Natural Diamond

Advantages

Natural/Mono diamond dies의 장점입니다.

  • 특수공법의 원석가공 독자 특수공법으로 원석을 정밀 가공해 최상의 내마모성을 구현합니다.
  • Wire의 광택 및 표면 우수 정밀 연마된 내공면으로 신선 와이어의 광택과 표면 품질이 뛰어납니다.
  • 극세선 Wire 0.015까지 생산 0.015mm급 극세선까지 안정적으로 신선할 수 있는 초정밀 다이스입니다.
  • 정확한 규격의 정밀도 전수검사를 통해 일관되고 정확한 규격 정밀도를 유지합니다.

Applications

Natural/Mono diamond dies의 적용분야 입니다.

  • Bonding wire

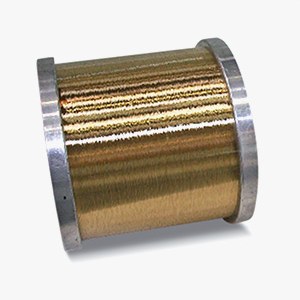

    Bonding wire Gold, Cu, AL

    반도체 패키징에 쓰이는 금·구리·알루미늄 극세 본딩 와이어

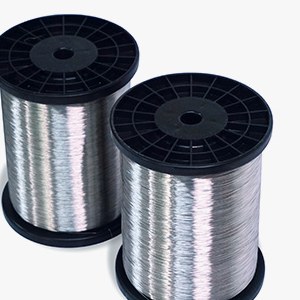

  • Stainless steel wire

    Stainless steel wire

    높은 강도가 요구되는 스테인리스 강선 신선

  • Saw wire

    Saw wire

    실리콘·태양광 웨이퍼 절단용 쏘 와이어

  • Copper wire

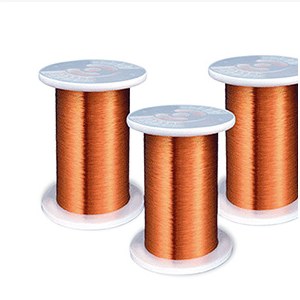

    Copper wire

    전선·전자 부품용 구리선 신선

  • Medical wire

    Medical wire

    의료기기용 초정밀 극세선

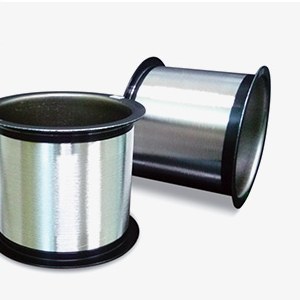

  • EDM wire

    EDM wire

    방전가공(EDM) 장비용 정밀 와이어

Manufacturing process

Natural Diamond Dies 제조공정입니다.

천연다이아몬드 원석 선별 사진
STEP 01

천연다이아몬드 원석 선별

  • 원석 선별
  • 1/10
  • 1/15
  • 1/18
  • 1/25
  • 1/30
평면연마 공정 사진
STEP 02

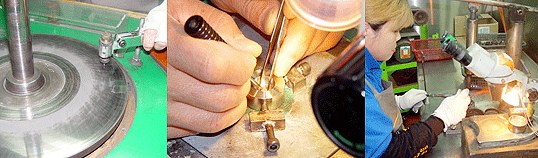

평면연마 공정

천연 다이아몬드 평면 연마

  • 단결정체 다이아몬드를 결방향에 따라 양쪽 평면 연마
소결공정 사진
STEP 03

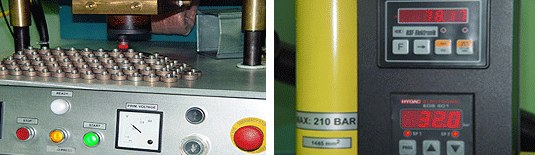

소결공정

  • 소결 POWER (인성, 강성)
  • 온도, 정교한 압력, 시간 (충격흡수, 열전도율)
  • 다이스 수명에 영향

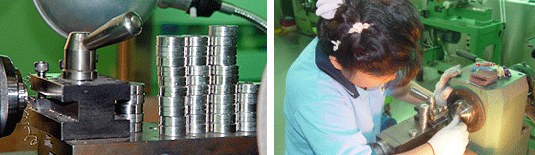

정밀가공 공정 사진
STEP 04

정밀가공 공정

  • 센타/수평
  • 황삭, 정삭, 테이퍼 작업
  • CASE 작업
성형 LASER 천공공정 사진
STEP 05

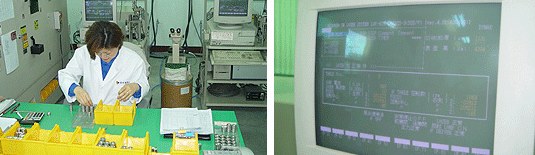

성형 LASER 천공공정

  • 273EA의 DATA Program 자체 개발
  • Mouth, Approach, Reduction, Back를 성형 및 천공
  • 항온, 항습 유지로 초정밀 작업

통제구역

마우스 확대공정 사진
STEP 06

마우스 확대공정

  • 자동가공기
  • 완제품 제 1공정
  • 인입선재 도입부(Mouth) 가공 (50~80°)
  • Back, Exit (50°~80°) 가공
1차, 2차 확대공정 사진
STEP 07

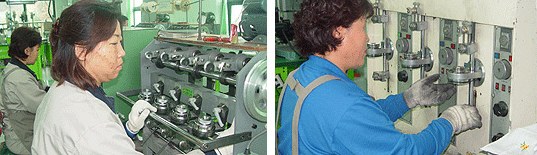

1차, 2차 확대공정

  • 사이즈 황삭, 중황삭, 작업
  • 자동가공기, 수동폴리싱기, 자동폴리싱기
  • Approach (20 ± 50°), Reduction (10 ~ 30°)
초음파 연마공정 사진
STEP 08

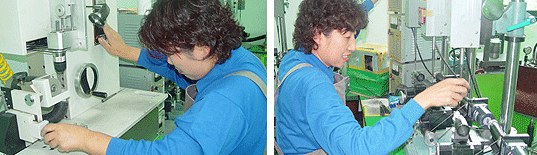

초음파 연마공정

  • 내공표면 정밀, 광택 연마
  • 초음파 연마기, 자동 각도 핀갈이
폴리싱 (베어링 공정) 사진
STEP 09

폴리싱 (베어링 공정)

  • Bearing작업(10~60°)
  • 최종 선경작업(정밀도 5/10,000mm)

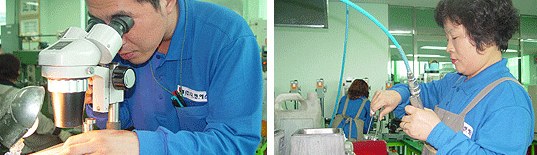

육안검사 / 세척공정 사진
STEP 10

육안검사 / 세척공정

  • 육안검사 : 진원도, 표면상태, 기포, 링, 리덕션 굴곡
  • 초음파 세척 : 이물질 제거
품질검수 공정 사진
STEP 11

품질검수 공정

  • Size 검사 : Conoptica 전수검사(5/10,000mm)
  • Geometry : Conoptica 샘플링 검사(5%)
품질검수 내용보기

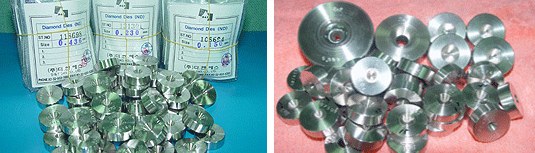

ND DIES 완제품 사진
STEP 12

ND DIES 완제품

최고의 무결점, 고품질 Natural Diamond Dies

Standard specification

Natural Diamond Dies 표준 규격입니다.

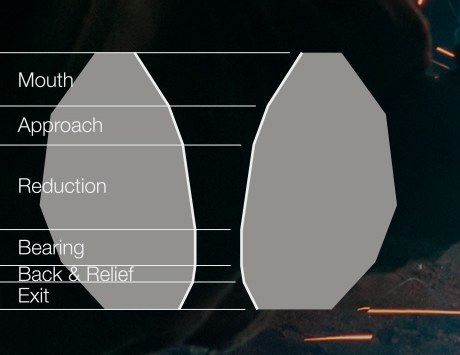

다이스 단면 구조 다이어그램 — Mouth, Approach, Reduction, Bearing, Back & Relief, Exit
부위별 표준 규격 — Stainless Steel Wire, Stranded Wire, A/L Wire
구분 Stainless Steel Wire Stranded Wire A/L Wire
Mouth(α)60° ± 20°70° ± 20°80° ± 20°
Approach30° ± 5°35° ± 5°35° ± 5°
Reduction14° ± 2°16° ± 2°20° ± 2°
Bearing30~50% D20~40% D20~40% D
Back & Relief15° ± 5°15° ± 5°20° ± 5°
Exit50° ± 20°50° ± 20°50° ± 20°
